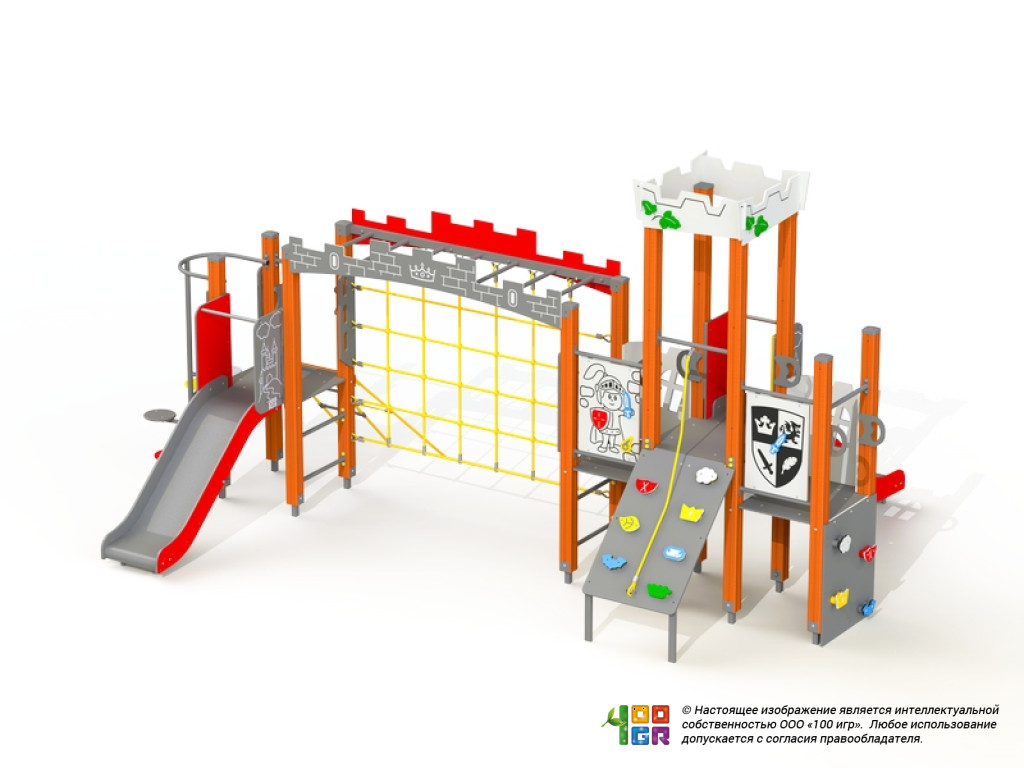

ИК «Цитадель»

Детский игровой комплекс представляет собой модульную сборно-разборную конструкцию с высотой от земли 0,9м и 1,2м со стандартными проемами шириной 575мм для установки игровых модулей:

Каркас является основой для детского игрового комплекса. Каркас имеет несущие столбы, выполненные из клееного бруса сечением 100х100мм, по краям имеют скругленную фаску, радиус закругления 10мм. Вдоль бруса изготовлен концентратор напряжения (фрезерованная канавка посередине вдоль бруса). Сверху столб заканчивается пластиковой заглушкой. Снизу столб имеет металлический подпятник из металлической трубы Ø42,3мм, металлической пластины 2,5мм. Металлический контур рамы – профильная металлическая труба сечением 20х40х1,5мм. Обвязка пола выполнена из металлической профильной трубы 20х40х1,5мм. Пол – из антискользящей ламинированной фанеры толщиной 18мм, крепится к обвязке пола с помощью конфирмантов 6мм. Перекладина - из металлической трубы Ø33,5мм. Ручки - полипропилен (ПНД).

Крыша декоративная «Крепость» – панели из пластика ПНД толщиной 12мм.

Мостик деревянный - рама мостика – труба профильная металлическая 40х20х1,5мм, 50х25х2мм, и металлической пластины 2,5мм, пол – из доски 100х40мм.

Ограждение мостика из металлической трубы Ø33,5мм и металлической пластины 2,5мм, пластик HDPE толщиной 15мм.
Спуск прямой изготовлен из единого листа нержавеющей стали шириной 500мм, и толщиной 1мм, который утоплен в паз пластикового HDPE борта толщиной 19мм. Каркас спуска и опора– из металлической профильной трубы сечением 50х25мм. Ограждение спуска – из пластика HDPE толщиной 19мм, перекладина защитная – труба металлическая Ø33,5мм.

Лаз «сырная стенка» изготовлен из одноцветного пластика ПНД толщиной 18мм. Ручки – попипропилен.

Лиана изготовлена из металлической трубы Ø42,3 мм, трапецеидальные ступеньки – металлическая труба Ø33,5 мм, и металлической пластины 2,5мм. Ручки – полипропилен.

Пандус наклонный изготовлен из одноцветного пластика ПНД толщиной 15мм. Перекладина – металлическая труба Ø33,5мм, металлическая пластина 2,5мм. Рама пандуса из профильной металлической трубы 50х25х2мм. Полипропиленовый армированный канат 16мм.

Сетка-невод изготовлен из армированного полипропиленового каната Ø16мм, алюминиевая фурнитура. Размер ячейки 300х300мм. Закладная деталь для бетонирования приварена в сборе. Перекладина изготовлена из металлической трубы Ø33,5мм и металлическая пластина 2,5мм. Ручки - полипропилен.

Рукоход изготовлен из металлической трубы Ø33,5мм и Ø42,3мм. Металлические пластины под крепление 2,5мм.

Шведская стенка состоит из несущих столбов и перекладин. Несущие столбы, выполненные из клееного бруса сечением 100х100мм, по краям имеют скругленную фаску, радиус закругления 10мм. Вдоль бруса изготовлен концентратор напряжения (фрезерованная канавка посередине вдоль бруса). Снизу столб имеет металлический подпятник из трубы Ø42,3мм, и металлической пластины 2,5мм. Перекладины изготовлены из металлической трубы Ø33,5мм длиной 575мм, металлическая пластина 2,5мм.

Стремянка состоит из перекладин. Перекладины изготовлены из металлической трубы Ø33,5мм длиной 575мм, металлическая пластина 2,5мм. Ручки – полипропилен.

Турник изготовлен из металлической трубы Ø26,8мм и пластины 2,5мм.

Ограждение площадки «Замок» - пластик HDPE толщиной 15мм.

Интерактивное ограждение площадки (Бизиборд) «Фигуры» и «Карта сокровищ» – из металлической трубы Ø33,5мм и металлической пластины 2,5мм, пластик HDPE толщиной 15мм.
